Magnetic Loop - DJ9RB  Frequencyrange 2 MHz - 10,2 MHz
1979 habe ich nach dieser Zeichnung meine erste Loop-Antenne gebaut.


Durchmesser 1,27 Meter. Umfang 4 Meter. Breite 80 mm. Material Dural-Alu.

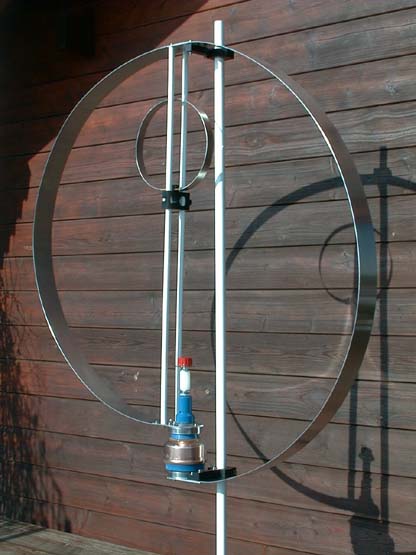

Loop-Antenne mit Handabstimmung. Motorantrieb ist geplant.


Zur genauen Anpassung (50 Ohm) wird der Einkoppelring vertikal verschoben und gedreht.





Optimale Anpassung durch drehen und verschieben des Einkoppelringes.



Loop-Dj9RB      Frequenzbereich 2 - 10,2 MHz


Vakuumkondensator 50 - 2000 pF            Einkopplung verschieben und drehen



Montage des Vakuumdrehkondensators


Schrauben und Spannringe aus V2A




Frequenzeinstellung mit Schrittmotor

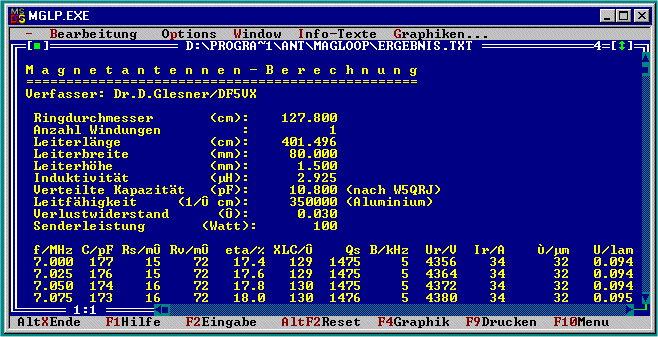

Berechnung der Loop-Antenne für das 40 m Band






Messungen der Loop-Antenne im 40 m Band (f / kHz, ZXR / Ohm)
