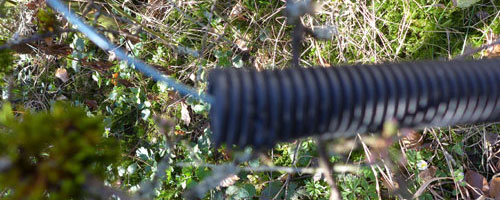

Beverage Antenne (60m Draht im Boden) |
|
 |
|
 |
 |

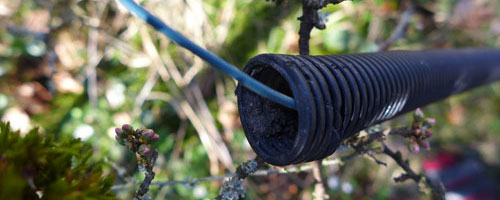

| Flexibles
Installationsrohr EN/IEC 20, Innendurchmesser: 14,4mm,
Aussendurchmesser: 20mm. Erdspieß ist ca. 1 m im Boden. RG-58 Koax mit 100 Ringkernen. Verstärker ca. 10 dB |
|
 |

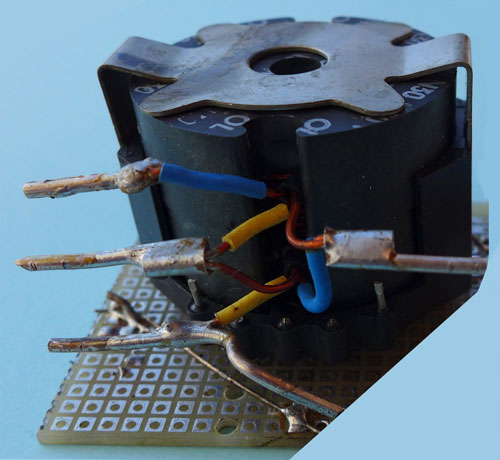

Schalenkern Material N30 Höhe 19 mm, Durchmesser 30 mm ohne Luftspalt, AL 11500 Siemens/EPCOS Wicklung trifilar verdrillt mit 5 Windungen CuL Draht 0,8 mm.  |
 |
|
| Trafo mit Abschlusswiderstand 200 Ohm (1 : 4) | |
