| TLV20

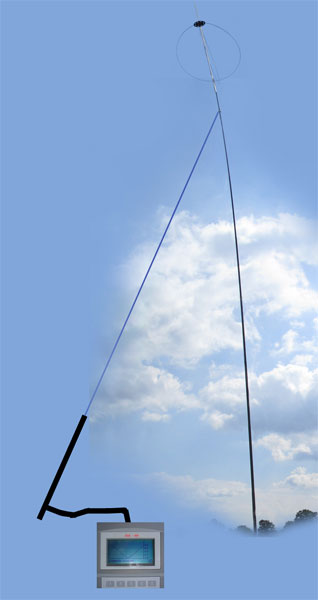

- HWL 14 MHz - 0.5 Wavelenght Vertical Antenna |
|
 |
 |
| Die Dachlast benötigt zwei mal 1 mm V2A Draht, Laenge 1,68 m. | Lochabstand der Montagescheibe. |

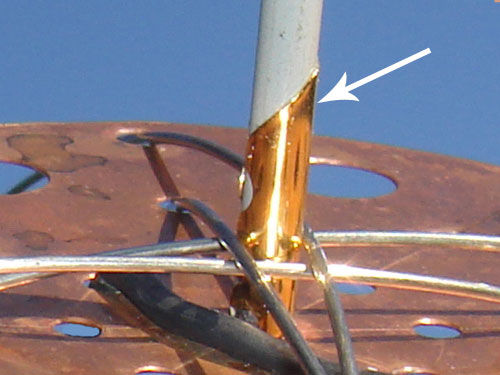

| 4 mm (Bananenstecker) Hülsenstecker |
TLV20 ... Montage der Dachlast. |
 |
 |
 |
 |
 |
|
 |
 |

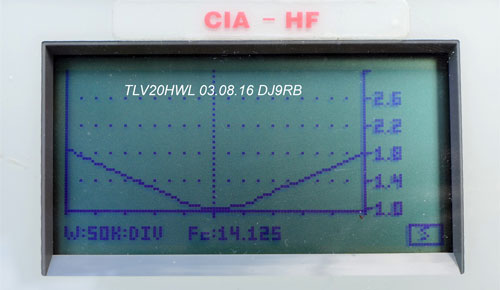

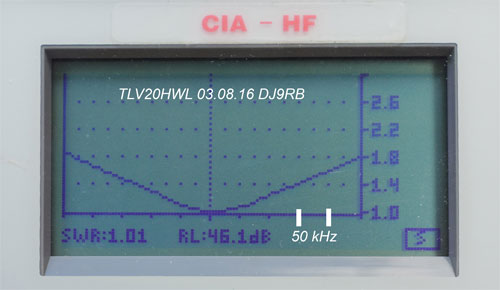

| Gemessen mit Complex Impedance Analyzer AEA. | |
 |
TLV20HWL
(14 MHz) von DJ9RB Lambdahalbe Vertikal Antenne MC Hohlbananas, Bananenstecker, 4 mm vergoldet. Gibt es auch bei ebay. Der Stecker kann bei verschiedenen Fiberglas Masten (Spiderbeam oder DX-Wire) verwendet werden. Das Bronzeblech habe ich mit dem Lötkolben verzinnt (Schutz bei Salzwasser). Besser wäre V2A Blech - aber ich habe leider keines. Koax Kabel Länge nach DL5PC / DJ8EI. Koaxkabel nicht aufrollen. SPEISELEITUNG VERDROSSELN. |
| Koaxial-Stub, zur λ / 2 Endspeisung - http://www.df7sx.de/test/ | |
